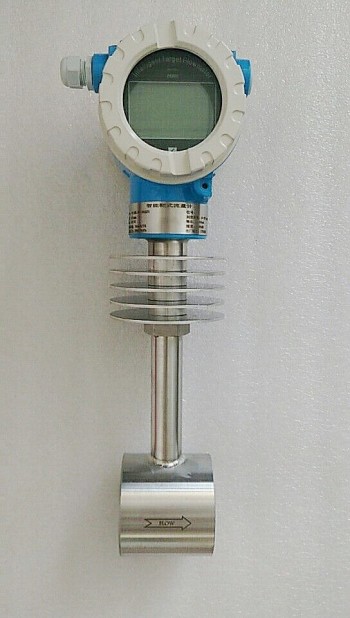

一、煤氣流量計簡介

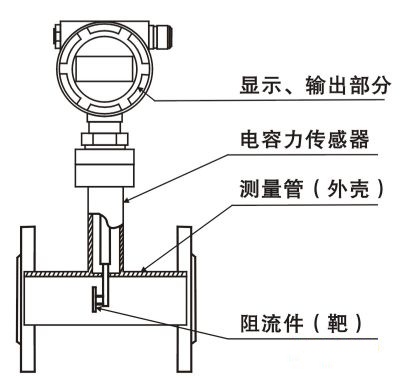

CTSBL系列煤氣流量計采用*新的電容力傳感器，應用先進的數模轉換技術和微電子技術而研制的一種新式流量計量儀表。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了原有應變片式靶式流量計溫漂大,抗過載(沖擊)能力差,存在靜態密封點等種種缺陷,不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
二、煤氣流量計參數
產品名稱：靶式流量計
口 徑：DN15～DN3000mm至更大
公稱壓力：0.6～42MPa
工況溫度：-20～+80℃更高溫度與工廠商定
精 度：±0.2～±1.5%FS
量 程 比：1：10
殼 體：碳鋼；不銹鋼(或按用戶要求提供)(襯氟)
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接方式：錐管螺紋式(DN15-80mm)；對夾式(DN15-300mm)；雙法蘭式(DN15-500mm)；其它連接方式可與工廠商定。工廠推薦購買安裝簡單、費用低的插入式靶式流量計（DN40- DN3000mm至更大）
備注：靶式流量計安裝尺寸參見選型樣本
三、煤氣流量計特點
1、整臺儀表結構堅固無可動部件，拆卸方便；
2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
4、壓力損失小，僅為標準孔板的1/2△P左右；
5、抗干擾，抗雜質能力特強；
6、儀表內設自檢程序，故障現象一目了然；
7、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
8、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
9、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
10、具有一體化溫度、壓力補償，直接輸出質量或標方；
11、具有可選小信號切除、非線性修正、濾波時間可選擇；
12、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
13、計量準確，精度可達到0.2%；
14、重復性好，一般為0.05%～0.08%，測量快速；
15、可根據實際需要更換阻流件（靶片）而改變量程；
16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
17、安裝簡單方便，極易維護；
18、多種輸出形式，能遠傳各種參數；
19、抗震動性強，一定范圍內可測脈動流。

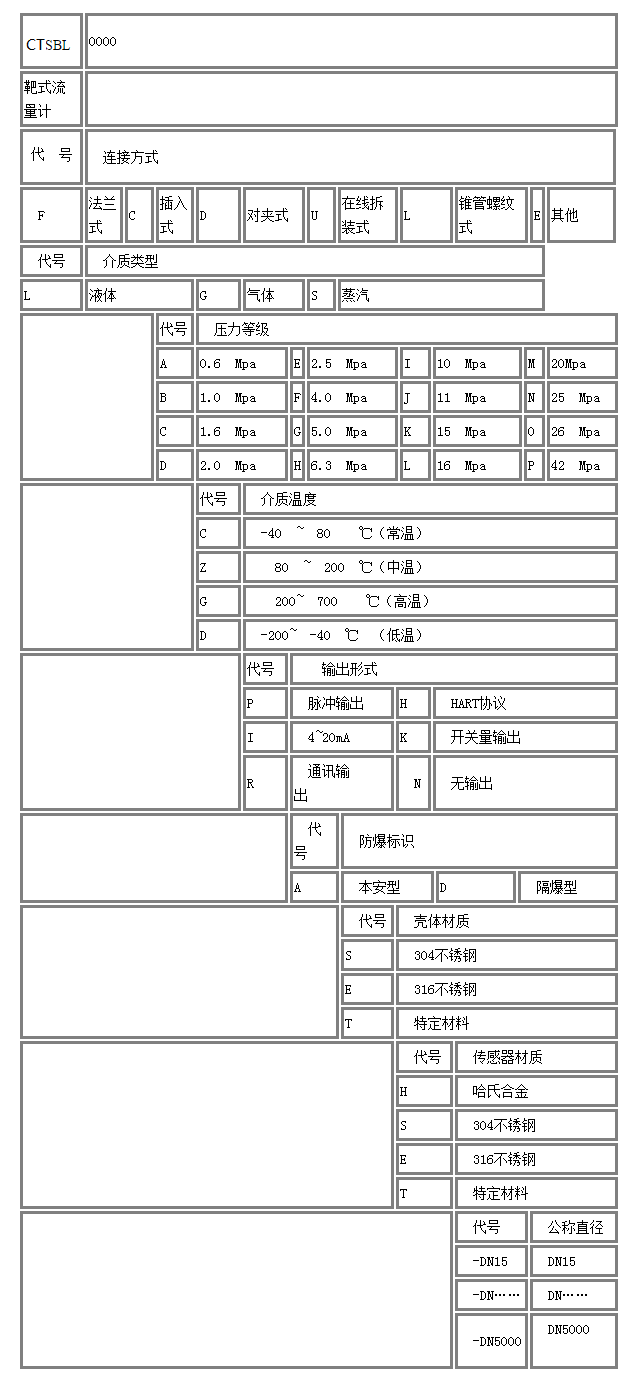

四、煤氣流量計型號說明
選型說明
CTSBL-FLCCIDSS-DN100含義為：SBL系列智能靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為液體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體和傳感器材質為不銹鋼。
五、煤氣流量計經典應用
